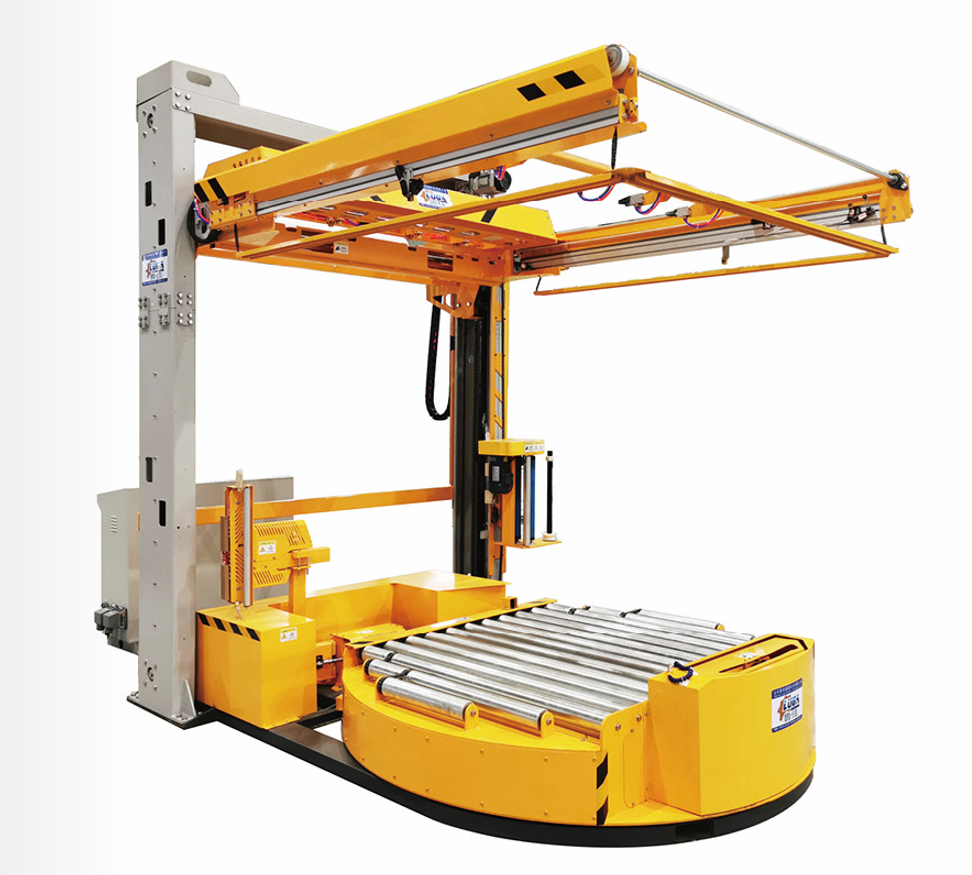

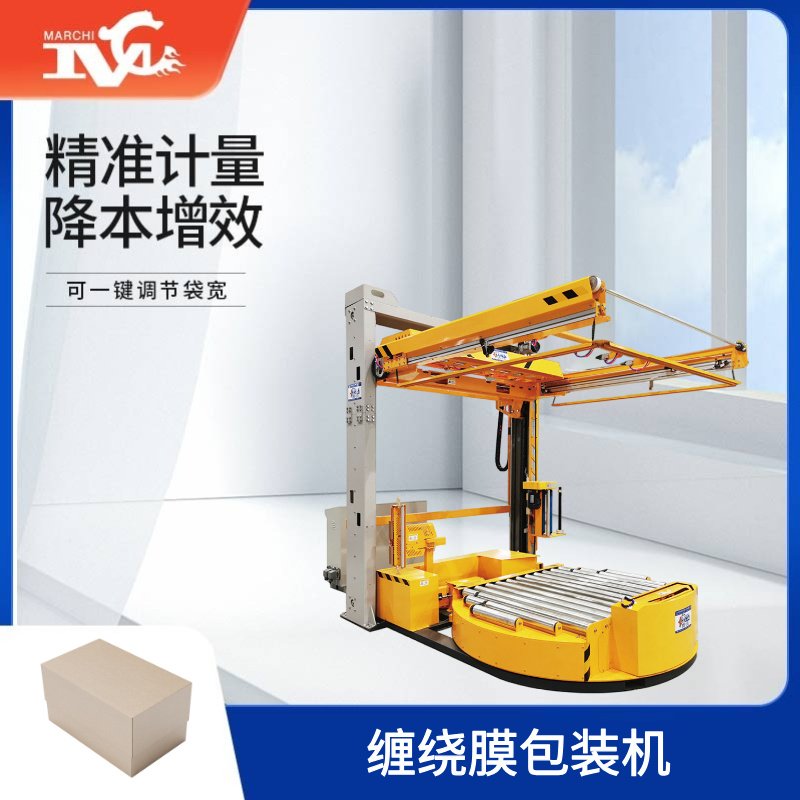

纏繞膜包裝機

設備名稱：在線覆頂膜式纏繞包裝機

數    量：                                       1

設備組成

控製係統                                        1套

在線纏繞機主機                             1台

自動上膜係統                                 1套

自動斷膜係統                                 1套

輸送係統                                        1套

自動覆膜機                                    1套

包裝過程簡介

（1）準備工作

上膜：工作人員，人工將膜穿好並引出放入上膜器將膜夾住(隻有第一個循環過程需人工上膜，以後設備會自動上膜)，開啟電源：打開電控箱，閉合空氣開關，關閉電控箱用鑰匙打開鑰匙開關，開始運行工作人員根據貨物情況更改控製麵板上的頂層、底層、往複次數等參數，確認後按下啟動鍵。

（2）運行

產品通過已有輸送線及光電開關輸送到達纏繞機位（停止位置由光電開關控製）

（3）換膜

當一卷纏繞膜即將用完時需要停機關閉電源，人工換膜並從步驟一開始。

包裝線組件及主要技術參數

設備基術參數

滿足包裝尺寸L1200*W1200*H1800mm

轉台直徑     2000mm

轉台高度     650mm

整機高度     3000mm

整機尺寸     2440*2240*3500 mm

轉台承重     1500kg

整機重量     1200kg

整機功率     2.5 KW/50HZ

電源電壓     AC380V

氣壓         0.6-0.8Mpa

轉盤速度     0~12轉/分

包裝效率     0-20托/小時

設備特點

1）控製係統

PLC可編程控製，纏繞層數次數、越頂高度、加固層數可直接在麵板上設置。

隻需光電開關檢測，即可完成整個包裝過程，自動手動隨時轉換。

精選電器控製元件，可靠性高。

光電開關，自動感測貨物的高度。

自動上貨，上膜，斷膜，出貨。

2）轉台驅動

轉盤速度0~15rpm 轉速變頻可調，轉盤可精確定位。

包裝完畢轉盤自動複位,純鋼高耐磨材質。

3）薄膜係統

膜架動力預拉伸機構，預拉伸可達250%。

膜架電子恒張力控製上升、下降速度分別可調，送膜速度可調

頂部及底部纏繞數分別單獨可調

薄膜係統隨動機構，一拉即可
